案例解读：CST 如何直接导入弯折后的 PCB

在最新版本的 CST2021 的 EDA 导入模块中已经支持直接导入带有 bending parameter 弯折信息的功能，本期我们介绍一下是如何进行导入操作的。

准备工作

Step0. 安装环境

CST 下直接导入 allegro 的板子，需要满足下面两种场景中的一种，看哪一种比较方便获取。

1.需要在相同的电脑上同时安装 allegro 的版本，例如 Cadence17.2，（不需要口令）。

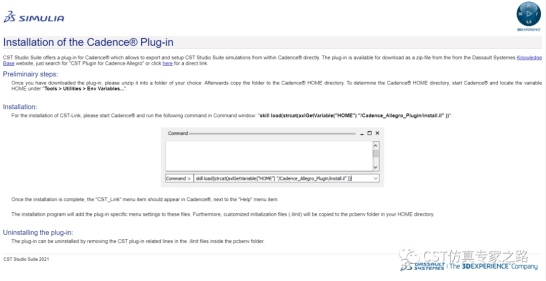

2.如果 Allegro 安装在不同的电脑上则需要在那台电脑的 Allegro 安装 CST Pluge-in 插件。详见 CST 帮助文档中的安装说明如下图:

Step1 导入 PCB 文件到微波工作室中

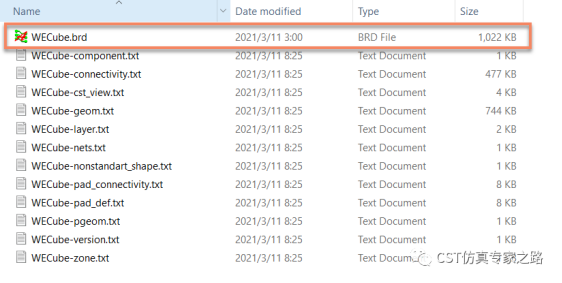

把准备好的 brd 文件如下图：

 拖拽进主窗口，

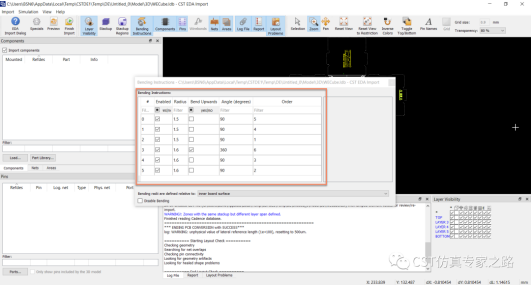

 如果 PCB 本身含有 bending paramenter，可以在下图位置查看和修改

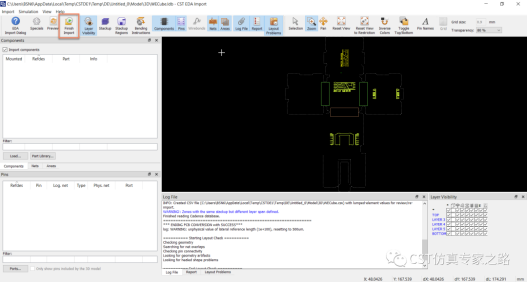

点击 Finsh import，自动进行导入

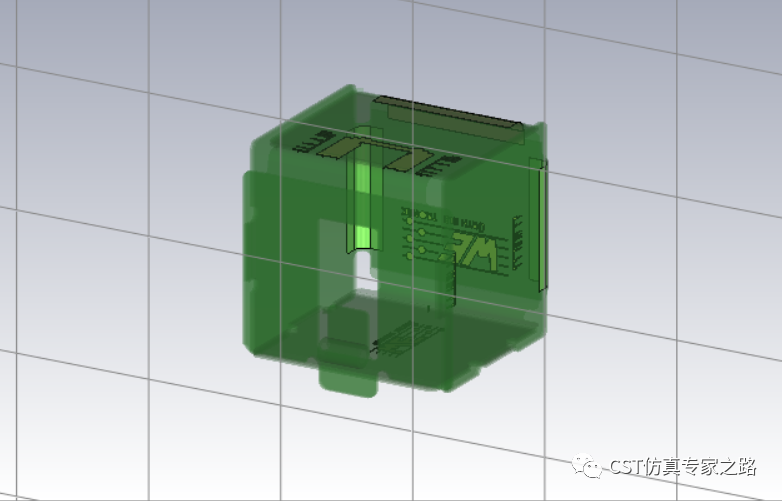

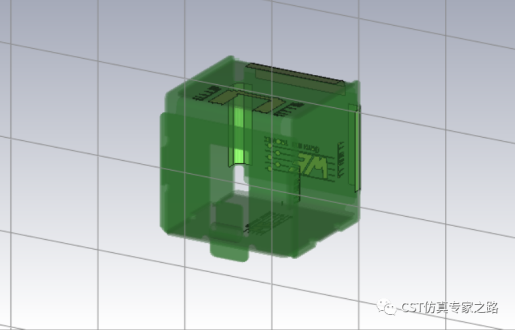

导入完成后自动在三维的主视图中生成的是弯折后的 PCB 模型。

其实通过上面的步骤和视频可以发现，和导入正常的 PCB 文件并没有什么不同，仅在于是否在 PCB 设计的时候添加了弯折信息。
