关于 KWDB 数据存储的几件事儿
邻近粽子节，KWDB 的朋友给我发消息，问我吃过红茶味的粽子没，作为北方人的我一般只吃蜜枣白粽，还没见过茶香粽子，顶多泡碗祁红，就着茶水吃粽子。
她又问道，两个月时间到了，你准备好了么。我这才反应过来，原来是【KWDB 2025 创作者计划】征稿截止日期要到了，我只是 Star 了一下 gitee.com/kwdb/kwdb 这个“Gitee 最有价值开源项目”，连 README 还没看完。只好来杯白雾红尘醒醒脑，挑灯夜读 KWDB，争取一夜写一页。
KaiwuDB 小羊毛
其实我对 KaiwuDB 倒不是全然陌生。去年抽空读了几篇官方文档，顺利考到了一个“KaiwuDB 数据库工程师 KWCA（KaiwuDB Certified Associate）”认证。
KWCA 认证主要考察 KaiwuDB 数据库安装、部署、高频操作等基础知识，考试形式为选择题，登录官方网站即可预约考试。
在考 KWCA 认证之前，请认真读完下面这段文字。
KaiwuDB 是一款分布式多模数据库，定位于满足广泛行业需求的数据库解决方案。其架构既包含分布式和单机数据库类型，又涉及数据库和数据库管理系统两部分，是信息系统中承上启下的核心环节。
KaiwuDB 面向工业互联网、数字能源、车联网和智慧产业等多个行业领域，在多个场景实现落地实践。提供自适应时序、事务处理和预测分析等多种引擎，支持模型的全生命周期管理。具备时间对齐、数据补齐、查询优化等功能，支持多种数据类型和标签列操作，允许灵活的生命周期设置。

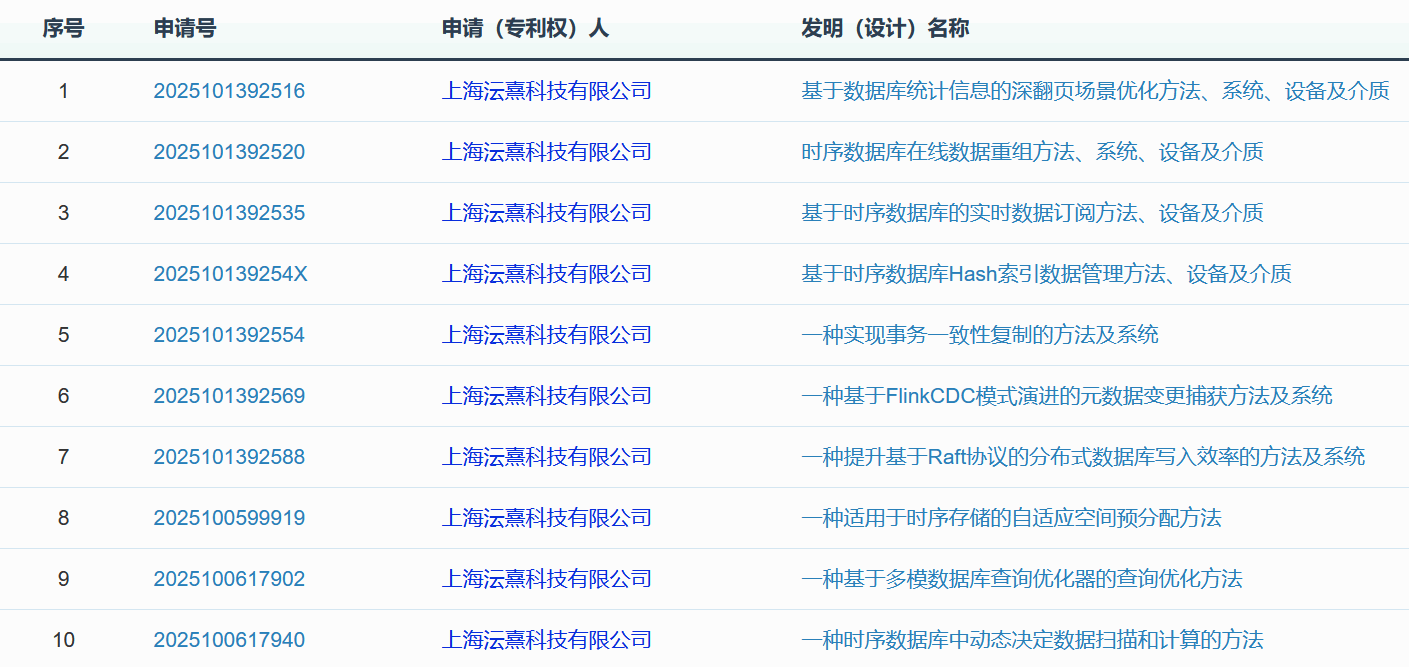

KaiwuDB 支持多种操作系统和开发语言，可通过多种方式连接和写入数据。在知识产权方面成果显著，并已获超 300 项发明专利。
看到这里，相信你对 KaiwuDB 已经有所了解，欢迎点击下方链接预约 KWCA 认证考试，也许这将是你第一个数据库认证。
https://www.kaiwudb.com/learning/
关于 KWDB
上海沄熹科技有限公司 是浪潮在基础软件领域重点布局的数据库企业。以面向 AIoT 的分布式多模数据库 KaiwuDB 为核心产品，致力于打造自主、先进、安全、创新的数据库产品及数据服务平台。
5 月 23 日，第一新声《2025 年度中国数据库优秀厂商图谱》正式发布，KaiwuDB 成功入选“时序数据库”和“其他非关系型数据库”优秀厂商。
5 月 27 日，中国信息通信研究院联合产学研各界力量，正式在京成立“开源创新发展推进中心(OpenCenter)”，旨在搭建开源协作枢纽平台，全面赋能数字技术产业协同创新。浪潮 KaiwuDB 凭借近年来在核心技术研发、行业标准建设、开源生态贡献等方面的突出表现通过严格遴选，成为 OpenCenter 首批高级别成员单位。
KWDB 基于浪潮 KaiwuDB 分布式多模数据库研发开源，典型应用场景包括但不限于物联网、能源电力、交通车联网、智慧政务、IT 运维、金融证券等，旨在为各行业领域提供一站式数据存储、管理与分析的基座，助力企业数智化建设，以更低的成本挖掘更大的数据价值。KWDB 包含 KaiwuDB 企业版除 AI 驱动自治和预测分析引擎外的全部能力。
KWDB 存储引擎
1. 关系引擎
要想探索 KWDB 更多技术细节，只看文档是远远不够的，还需要上手实操，甚至翻阅代码。
启动 KWDB 后，在日志中看到这段输出。信息提示，KWDB 当前使用 RocksDB 存储引擎。
KWDB node starting at 2025-05-30 13:44:01.329674321 +0000 UTC (took 0.4s)build: 2.2.0 @ 2025/03/31 07:20:02 (go1.16.15)...store[0]: path=/kaiwudb/deploy/kaiwudb-containerstorage engine: rocksdb
复制代码

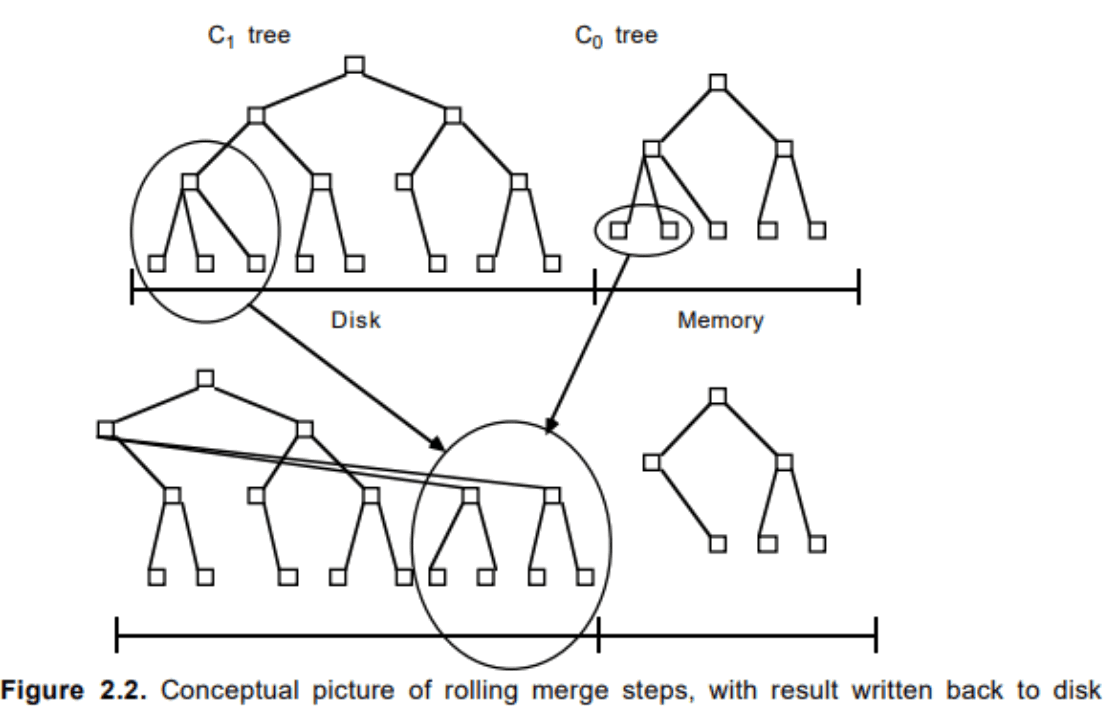

RocksDB 是由 Facebook 基于 LevelDB 开发的一款提供键值存储与读写功能的 LSM-tree 架构引擎。用户写入的键值对会先写入磁盘上的 WAL (Write Ahead Log)，然后再写入内存中的跳表（MemTable）。LSM-tree 引擎由于将用户的随机修改（插入）转化为了对 WAL 文件的顺序写，因此具有比 B 树类存储引擎更高的写吞吐。
RocksDB 为 KWDB 的关系表提供底层数据存储能力，将表数据（行记录）以 Key-Value 形式持久化。RocksDB 的原子写入和 MVCC（多版本并发控制）特性帮助 KWDB 实现 ACID 事务，确保数据一致性。适用于用户表、订单表等关系型数据。

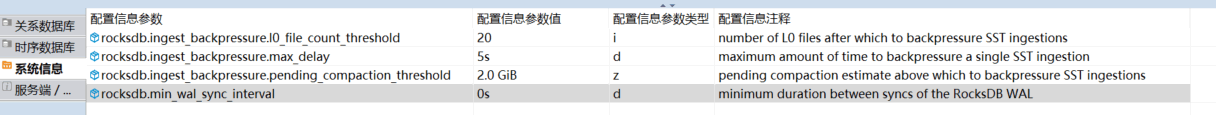

通过 KCD 查看 KWDB 的 RocksDB 配置参数。
也可通过 kwbase 客户端实用 SHOW CLUSTER SETTING 语句查看 kv 相关集群设定。
[shawnyan@kwdb ~]$ podman exec -it kwdb1 ./kwbase sql --host=0.0.0.0:26257 --certs-dir=/kaiwudb/certs -e 'show cluster settings' | grep 'variable\|kv' variable | value | setting_type | description kv.allocator.load_based_lease_rebalancing.enabled | true | b | set to enable rebalancing of range leases based on load and latency kv.allocator.load_based_rebalancing | leases and replicas | e | whether to rebalance based on the distribution of QPS across stores [off = 0, leases = 1, leases and replicas = 2] kv.allocator.qps_rebalance_threshold | 0.25 | f | minimum fraction away from the mean a store's QPS (such as queries per second) can be before it is considered overfull or underfull kv.allocator.range_rebalance_threshold | 0.05 | f | minimum fraction away from the mean a store's range count can be before it is considered overfull or underfull kv.bulk_io_write.max_rate | 1.0 TiB | z | the rate limit (bytes/sec) to use for writes to disk on behalf of bulk io ops kv.closed_timestamp.follower_reads_enabled | true | b | allow (all) replicas to serve consistent historical reads based on closed timestamp information kv.protectedts.reconciliation.interval | 5m0s | d | the frequency for reconciling jobs with protected timestamp records kv.range_split.by_load_enabled | true | b | allow automatic splits of ranges based on where load is concentrated kv.range_split.load_qps_threshold | 2500 | i | the QPS over which, the range becomes a candidate for load based splitting kv.rangefeed.enabled | true | b | if set, rangefeed registration is enabled kv.replication_reports.interval | 1m0s | d | the frequency for generating the replication_constraint_stats, replication_stats_report and replication_critical_localities reports (set to 0 to disable) kv.snapshot_rebalance.max_rate | 8.0 MiB | z | the rate limit (bytes/sec) to use for rebalance and upreplication snapshots kv.snapshot_recovery.max_rate | 8.0 MiB | z | the rate limit (bytes/sec) to use for recovery snapshots kv.transaction.max_intents_bytes | 262144 | i | maximum number of bytes used to track locks in transactions kv.transaction.max_refresh_spans_bytes | 256000 | i | maximum number of bytes used to track refresh spans in serializable transactions[shawnyan@kwdb ~]$
复制代码
设定类型 setting_type 包含如下可能的值：
b (true 或 false)
z (以字节为单位的大小)
d (持续时间)
e (集合中的某个值)
f (浮点值)
i (整型)
s (字符串)
这些集群设定可通过 SET CLUSTER SETTING 语句在线修改。以下是几个重要参数释义。
表示基于负载和延迟重新平衡 Range 租约。默认开启。
表示基于存储之间的 QPS 分布重新平衡。0 表示不启动，1(leases) 表示重新平衡租约，2(leases and replicas) 表示平衡租约和副本。默认值为 2。
表示存储节点的 QPS 与平均值之间的最小分数，用于判断存储节点负载是否过高或过低。
表示存储的 Range 数与平均值的最小分数，用于判断存储节点负载是否过高或过低。
当新节点加入时，新节点会向其他节点传达自身的信息，表明其有可用空间。然后，集群会将一些副本重新平衡到新节点上。当有节点下线时，如果 Raft 组的成员停止响应，5 分钟后，集群将开始重新平衡，将故障节点持有的数据复制到其他节点上。
重新平衡是通过使用来自租约持有者的副本快照，然后通过 gRPC 将数据发送到另一个节点来实现的。传输完成后，具有新副本的节点将加入该范围的 Raft 组；然后，它检测到其最新时间戳位于 Raft 日志中最新条目之后，并自行重放 Raft 日志中的所有操作。
租约和副本还会根据集群内节点间的相对负载（发生负载倾斜的情况）自动重新平衡。当某个节点的 Range 数量或数据量超过阈值，也会触发重新平衡。判断依据由参数 kv.allocator.qps_rebalance_threshold 和 kv.allocator.range_rebalance_threshold 控制。
2. 关系数据分片
从上面的内容我们了解到，关系数据写入 KWDB 数据库后，会转化为键值对，经排序后存入内置的 RocksDB 引擎中。在 KWDB 中，这个键空间被划分为多个键空间中的连续块，即数据分片（RANGE）。数据分片的大小达到 512 MiB 后，系统会自动将其拆分为两个数据分片。
我们可通过以下 SQL 语句修改数据库级的数据分片大小以及副本数。
ALTER DATABASE mytest CONFIGURE ZONE USING range_min_bytes = 134217728, -- 128 MiB range_max_bytes = 536870912, -- 512 MiB num_replicas = 3;
复制代码
查看修改后的设定信息。
root@0.0.0.0:26257/mytest> select raw_config_sql,full_config_yaml from kwdb_internal.zones where database_name = 'mytest'; raw_config_sql | full_config_yaml---------------------------------------------+----------------------------- ALTER DATABASE mytest CONFIGURE ZONE USING | range_min_bytes: 134217728 range_min_bytes = 134217728, | range_max_bytes: 536870912 range_max_bytes = 536870912, | gc: num_replicas = 3 | ttlseconds: 90000 | num_replicas: 3 | constraints: [] | lease_preferences: [] |(1 row)
复制代码

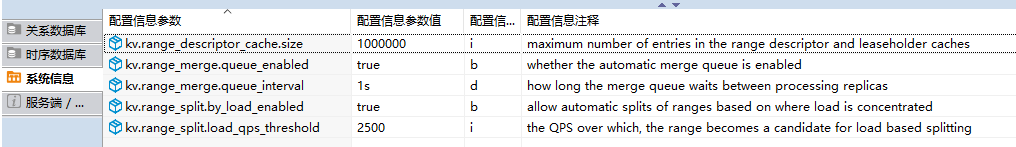

数据分片的合并与拆分由如下设定控制。

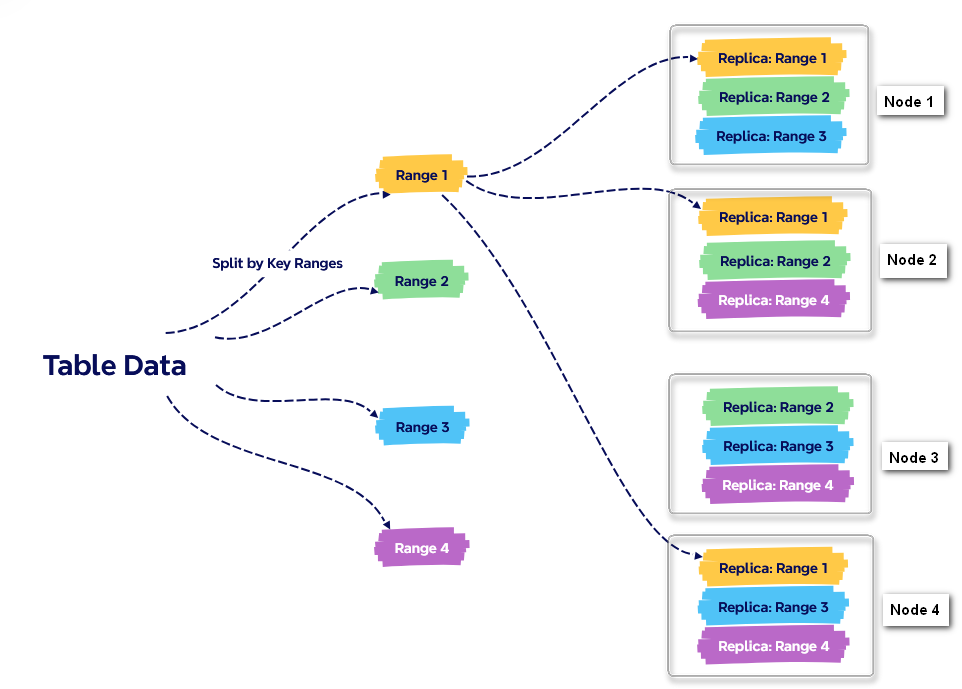

以四节点三副本为例，当表的数据写入 KWDB 数据后，系统会自动拆分成数据分片，并将副本自动平衡到不同节点。
3. 查看数据分区
新建一张表 city，并写入测试数据。
create table city (city_id int, city_name varchar(50));insert into city select generate_series(1,10),'beijing' || generate_series(1,10)::string;insert into city select generate_series(11,20),'shanghai' || generate_series(11,20)::string;insert into city select generate_series(21,30),'jinan' || generate_series(21,30)::string;
复制代码
查看数据分区。
root@0.0.0.0:26257/mytest> show ranges from table city; start_key | end_key | range_id | range_size_mb | lease_holder | lease_holder_locality | replicas | replica_localities------------+---------+----------+---------------+--------------+-----------------------+----------+--------------------- NULL | NULL | 59 | 139.780743 | 1 | region=NODE1 | {1} | {region=NODE1}(1 row)
复制代码
再次写入一些数据，并查看数据分区。可以看到表 city 已经拆分成两个数据分区。
root@0.0.0.0:26257/mytest> insert into city select * from city;INSERT 2800002
Time: 28.208673582s
root@0.0.0.0:26257/mytest> commit;ERROR: there is no transaction in progressroot@0.0.0.0:26257/mytest> show ranges from table city; start_key | end_key | range_id | range_size_mb | lease_holder | lease_holder_locality | replicas | replica_localities-----------------------+----------------------+----------+---------------+--------------+-----------------------+----------+--------------------- NULL | /1077450434441084929 | 59 | 196.222032 | 1 | region=NODE1 | {1} | {region=NODE1} /1077450434441084929 | NULL | 60 | 207.999994 | 1 | region=NODE1 | {1} | {region=NODE1}(2 rows)
Time: 2.283246ms
复制代码
4. 垃圾回收
对表 city 进行截断（TRUNCATE），再次写入数据，如此多次执行后，可以发现 mytest 库存在多个 city 表的数据分片。
root@0.0.0.0:26257/mytest> show ranges from database mytest; table_name | start_key | end_key | range_id | range_size_mb | lease_holder | lease_holder_locality | replicas | replica_localities-------------+----------------------+----------------------+----------+---------------+--------------+-----------------------+----------+--------------------- city | NULL | NULL | 54 | 0.00054 | 1 | region=NODE1 | {1} | {region=NODE1} city | NULL | NULL | 55 | 0.002333 | 1 | region=NODE1 | {1} | {region=NODE1} city | NULL | /1077449334439772161 | 56 | 144.466007 | 1 | region=NODE1 | {1} | {region=NODE1} city | /1077449334439772161 | NULL | 57 | 0.36652 | 1 | region=NODE1 | {1} | {region=NODE1} city | NULL | /1077450434441084929 | 59 | 183.208223 | 1 | region=NODE1 | {1} | {region=NODE1} city | /1077450434441084929 | NULL | 60 | 96.353263 | 1 | region=NODE1 | {1} | {region=NODE1}(6 rows)
复制代码
而实际当前正在生效的数据分片只有后两个，前面的是执行截断操作后，并没有回收的分片。查看后台任务，可以看到存在正在运行的任务，任务类型为 SCHEMA CHANGE GC，运行状态正在等待 GC TTL。
GC TTL 由参数 gc.ttlseconds 控制，该参数表示垃圾收集之前将保留被覆盖的 MVCC 值的秒数，支持库级、表级控制。
如果数据库中的值被更新，或用于类似队列的工作负载，较小的 TTL 值可以节省磁盘空间并提高性能。设定较大的值将有助保留历史记录，用于数据回滚或备份。一般用途的数据库设定为 24 小时即可。
这里方便测试，临时将表 city 的 GC TTL 设定为一分钟。
root@0.0.0.0:26257/mytest> alter table city configure zone using gc.ttlseconds=60;CONFIGURE ZONE 1
复制代码
查看全局配置。
root@0.0.0.0:26257/mytest> SHOW ZONE CONFIGURATIONS; target | raw_config_sql---------------------------------------------------+------------------------------------------------------------------------------... DATABASE mytest | ALTER DATABASE mytest CONFIGURE ZONE USING | range_min_bytes = 134217728, | range_max_bytes = 536870912, | num_replicas = 3 TABLE mytest.public.city | ALTER TABLE mytest.public.city CONFIGURE ZONE USING | gc.ttlseconds = 60(9 rows)
复制代码

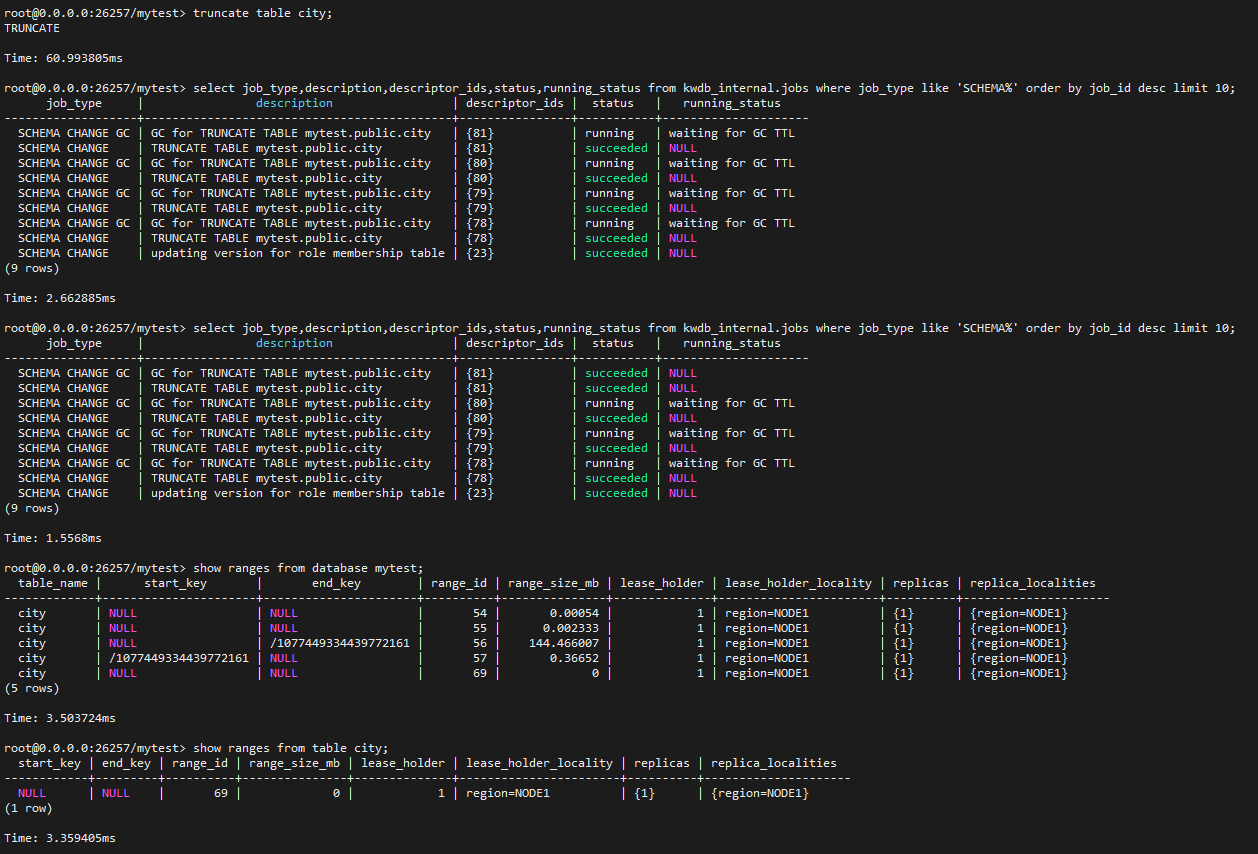

再次对表 city 做 TRUNCATE 操作，验证垃圾回收功能。
可以看到最新一条的 SCHEMA CHANGE GC 已经完成，但是由于之前的 GC 任务集成库级设定，时间较长，所以还处于等待状态。
5. 时序表
时序表（TIME SERIES TABLE）是用于存储时间序列数据的数据表。
创建时序数据库的语法。
CREATE TS DATABASE mytsdb RETENTIONS 30d PARTITION INTERVAL 1d;
复制代码
RETENTIONS 表示数据库的生命周期设置为 30 天，默认为 0d，表示永不过期。PARTITION INTERVAL 表示数据目录分区时间范围分别设置为 1d。
创建时序表。
create table sensor_data ( ts timestamp not null,value float not null) tags ( sensor_id int not null ) primary tags (sensor_id)RETENTIONS 7d ACTIVETIME 1d PARTITION INTERVAL 1h;
复制代码
ACTIVETIME 表示数据的活跃时间。超过设置的时间后，系统自动压缩表数据。默认值为 1d，表示系统对表数据中 1 天前的分区进行压缩。
插入数据。
INSERT INTO sensor_data VALUES ('2025-05-03 14:15:9.265', 35, 89);INSERT INTO sensor_data VALUES ('2025-05-03 14:15:9.266', 36, 89);INSERT INTO sensor_data VALUES ('2025-05-03 14:15:9.267', 37, 90);
复制代码
查看查询时序表的执行计划。
root@0.0.0.0:26257/mytsdb> explain (TYPES) select * from sensor_data; tree | field | description | columns | ordering---------------+-------------+----------------+--------------------------------------------------+----------- | distributed | true | | | vectorized | false | | synchronizer | | | (ts timestamptz(3), value float, sensor_id int4) | └── ts scan | | | (ts timestamptz(3), value float, sensor_id int4) | | ts-table | sensor_data | | | access mode | tableTableMeta | |(6 rows)
复制代码
6. 跨模查询
KWDB 跨模查询是指支持在关系数据库和时序数据库之间进行数据检索，具体支持关联查询、嵌套查询、联合查询。
创建关系表 sensor，并写入测试数据。
create table sensor ( id int, sensor_name varchar(50) );
insert into sensor values (89,'kwdb');insert into sensor values (90,'shawnyan');
复制代码
对关系表 sensor 和时序表 sensor_data 进行关联查询，查看跨模查询的执行计划。
explain analyze (TYPES) select * from mytest.sensor t1 left join mytsdb.sensor_data t2 on t1.id = t2.sensor_id;
复制代码
输出结果。
{ "sql": "EXPLAIN ANALYZE (DISTSQL, TYPES) SELECT * FROM mytest.sensor AS t1 LEFT JOIN mytsdb.sensor_data AS t2 ON t1.id = t2.sensor_id", "processors": [ { "nodeIdx": 1, "inputs": [], "core": { "title": "TagReader/1", "details": [ "TableID: 85", "mode: tableTableMeta", "Out: @3", "outtype: TimestampTZFamily", "outtype: FloatFamily", "outtype: IntFamily",... "core": { "title": "TableReader/2",... "core": { "title": "TSSynchronizer/3",... "core": { "title": "HashJoiner/5", "details": [ "Type: LEFT OUTER JOIN", "left(@1)=right(@3)", "Out: @1,@2,@3,@4,@5", "left rows read: 2", "left stall time: 236µs", "right rows read: 3", "right stall time: 574µs", "stored side: left", "max memory used: 30 KiB"
复制代码
还可使用 debug 参数，得到更为详细 trace 级别的日志。
root@0.0.0.0:26257/mytsdb> explain ANALYZE(DEBUG) select * from mytsdb.sensor_data; text-------------------------------------------------------------------------------- Statement diagnostics bundle generated. Download from the Admin UI (Advanced Debug -> Statement Diagnostics History), via the direct link below, or using the command line. Admin UI: https://0.0.0.0:8080 Direct link: https://0.0.0.0:8080/_admin/v1/stmtbundle/1077674149786714113 Command line: kwbase statement-diag list / download(6 rows)
Time: 130.439666ms
复制代码
下载生成的日志报告。
$ kwbase statement-diag list --certs-dir=/kaiwudb/certsStatement diagnostics bundles: ID Collection time Statement 1077667589529862145 2025-05-30 11:00:48 UTC SELECT * FROM sensor_data
No outstanding activation requests.$ kwbase statement-diag download 1077667589529862145 /tmp/1077667589529862145 --certs-dir=/kaiwudb/certs
复制代码
7. 时序存储引擎
在了解如何创建时序表后，我们还需要了解时序数据如何存储。KWDB 使用自研时序存储引擎，相关代码在 kwdbts2 目录下。
https://gitee.com/kwdb/kwdb/tree/master/kwdbts2

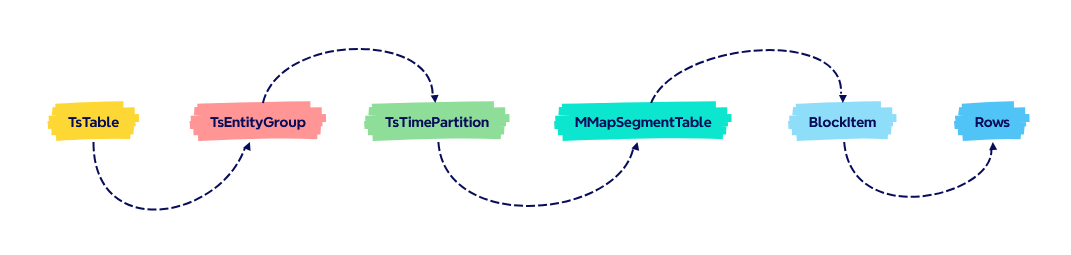

翻阅代码后，与大家分享几个时序存储引擎的知识点。
TsTable 表示 KWDB 中的时间序列表。它负责将数据组织成实体组，管理表模式和元数据，处理数据插入和查询操作，协调跨实体组的表操作。每个时间序列表都包含一个或多个实体组，这些实体组进一步组织数据，以实现高效的存储和检索。在分布式 v2 中，每个时序表只有一个实体组。
class TsTable {
virtual KStatus CreateEntityGroup(kwdbContext_p ctx, RangeGroup range, vector<TagInfo>& tag_schema, std::shared_ptr<TsEntityGroup>* entity_group); virtual KStatus GetEntityGroup(kwdbContext_p ctx, uint64_t range_group_id, std::shared_ptr<TsEntityGroup>* entity_group); virtual KStatus GetEntityGroupByHash(kwdbContext_p ctx, uint16_t hashpoint, uint64_t *range_group_id, std::shared_ptr<TsEntityGroup>* entity_group); KStatus GetEntityGroupByPrimaryKey(kwdbContext_p ctx, const TSSlice& primary_key, std::shared_ptr<TsEntityGroup>* entity_group); };
复制代码
TsEntityGroup 是一个核心抽象，它将相关时序实体分组在一起。每个实体组包含一个用于识别和查找实体的标签表，管理用于组织实体的子组集合，基于时间处理数据分区，协调跨分区的数据操作。实体组基于标签和时间分区，提供对时间序列数据的高效组织。
TsTimePartition 表示实体组内基于时间的数据分区。它负责管理特定时间范围内的数据，将数据组织到分段表中，处理数据压缩和清理，使用预写日志功能协调数据操作。时间分区通过将同一时间范围内的记录分组，提供了一种高效地组织和查询基于时间的数据的方法。
MMapSegmentTable* TsTimePartition::createSegmentTable(BLOCK_ID segment_id, uint32_t table_version, ErrorInfo& err_info, uint32_t max_rows_per_block, uint32_t max_blocks_per_segment) {
复制代码
MMapSegmentTable 是一个底层存储组件，用于管理用于存储列式数据的内存映射文件。主要功能包括列式存储格式、内存映射文件管理、基于块的数据组织、支持定长和变长数据、聚合计算和缓存。分段表使用内存映射实现高效的数据访问，并为时间序列数据提供物理存储。一个段中可以容纳的最大 1000 个块。
BlockItem 是用于存放时间序列数据行的固定大小容器，一个块中可以容纳的最大 1000 行。
可通过修改以下设定对最大值进行调整。
[shawnyan@kwdb ~]$ podman exec -it kwdb1 ./kwbase sql --host=0.0.0.0:26257 --certs-dir=/kaiwudb/certs -e 'show cluster settings' | grep 'var\|block' variable | value | setting_type | description sql.ts_insert_select.block_memory | 200 | i | memory of block written at a time in ts insert select ts.blocks_per_segment.max_limit | 1000 | i | the maximum number of blocks that can be held in a segment ts.rows_per_block.max_limit | 1000 | i | the maximum number of rows that can be held in a block item[shawnyan@kwdb ~]$
复制代码
总结
KWDB 的分布式架构实现了水平扩展、容错和高可用性。只有深入了解 KWDB 的存储引擎，才能更好地了解分布式 SQL 写入和读取流程、跨模查询以及数据库调优。从 关系引擎到专门的时序存储引擎，KWDB 为不同数据类型提供了强大的存储和查询能力，并创新性的提出了关系和时序的跨模查询。无论是处理关系型数据还是时序数据，KWDB 都展现出其作为分布式多模数据库的强大功能和灵活性。希望在更多边缘计算、物联网和工业能源的项目中看到 KWDB 的身影。
