CST 教程：如何获取压变电容（变容二极管）的电容曲线

CST 软件的变容二极管(Varactor Diodes)又称"可变电抗二极管"，是利用 PN 结反偏时结电容大小随外加电压而变化的特性制成的。反偏电压增大时结电容减小、反之结电容增大。

1.   电容随电压变化的曲线

由于没有时间因素，可看成 LTI 系统，稳态就可以用 S 参数任务计算 SYZ 矩阵，后处理有从 SYZ 参数提取电容 C 的模板。

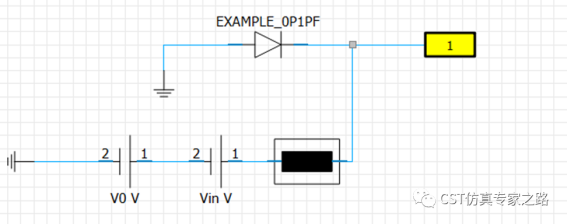

搭建电路，用 DC 电压 Vin 参数控制二极管的负电压，再用无穷大的电感只让 DC 过（也叫 DCFEED 模块）：

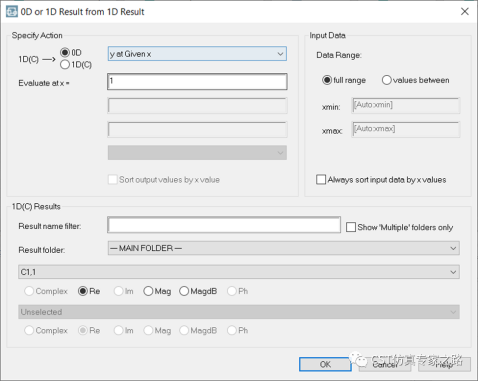

CST 软件添加 S 参数任务和扫参任务，S 参数设置频率范围，比如 0-100MHz，然后添加后处理任务，提取电容值和 1MHz 的电容值：

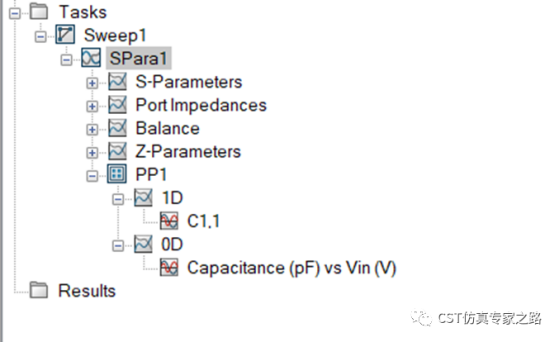

起个好名就行了：

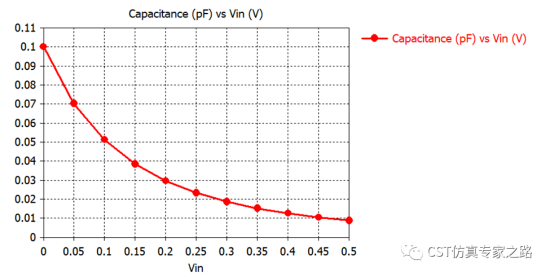

更新扫参任务，获得：

2.   电容随时间变化的曲线

这个就略复杂一点，需要一点技巧，因为随时间变化的电压就不算稳态了，S 参数不能直接计算;但是我们可以把每个时间点当作一个稳态，然后扫参时间就可以了。

这里我们以一个 100MHz 的正弦变化的电压为例，搭建电路：

设置时控电压参数：

AC 电压 0.1V，DC 电压 0.2V，所以两个周期 20ns 内，压变范围为 0.1-0.3V，对照上文的压变电容曲线，可以预计电容值在 0.02-0.05 之间非线性变化。添加扫描任务：

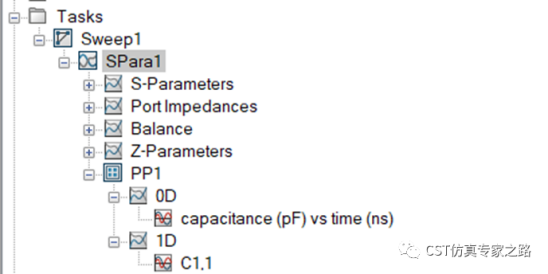

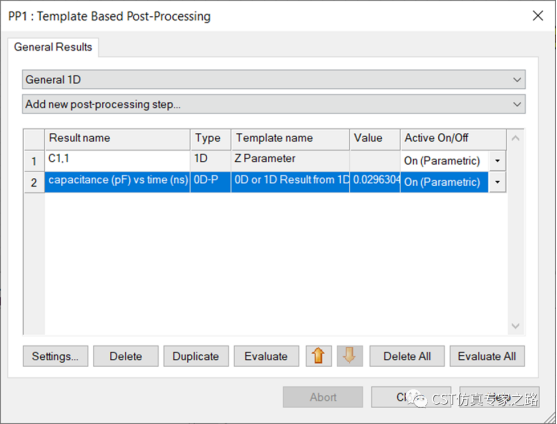

修改后处理名称：

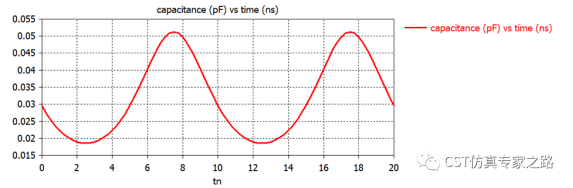

运行扫参得到：

小结：

1．压变电容可以以二极管+SPICE 模型的形式在 CST 电路中使用。

2．提取电容的最简单方法就是通过 S 参数，但是不同的电容曲线需要用户理解信号系统的特性，分别使用一点小技巧。
