三维图纸描述太费劲？直接上「批注」，协作更顺畅！

设备故障难定位？电话沟通说不清？

建筑图纸有疑问，截图批注丢失空间细节？

这些痛点都凸显了三维图纸协作的难题。

现在，用手机在三维模型上直接画圈标注、精准定位故障点！CAD 看图王「三维批注」新功能，让问题一目了然，备受好评！

一、常见应用场景

1. 建筑图纸（BIM 协作场景）




   原痛点：暖通管道与结构梁碰撞，二维图纸难以定位空间冲突点




   优化后：二维图纸难定位管道与结构梁的空间冲突？




   操作：在 Revit 模型冲突处圈注红圈+箭头，标注文字“梁下净高不足，建议管道上移 200mm”;

2. 装配体（设备维修场景）

原痛点：压缩机漏油，维修组无法快速定位故障件

优化后：压缩机漏油却难定位故障零件？

操作：用手机圈注漏油部位 → 添加文字“密封圈老化，需更换”；

3、机械图纸（装配指导场景）

原痛点：新手看不懂机械图纸内部

优化后：复杂机械装配体难理解拆装逻辑？

操作：在三维模型上按步骤标注序号，如 “①拆卸端盖 → ②取出轴承”。

CAD 看图王全新推出的「三维批注」功能，有效解决三维图纸的协作痛点：精准定位空间问题 + 高效传递修改意图，让跨团队协作不再“纸上谈兵”。

二、三维【批注】功能

步骤 1：模型加载打开浩辰 CAD 看图王那 APP → 点开三维图纸 → 双指旋转放大缩小图纸，找到要批注的位置；

步骤 2：批注工具选择

1、点击底部菜单栏 【批注】按钮；

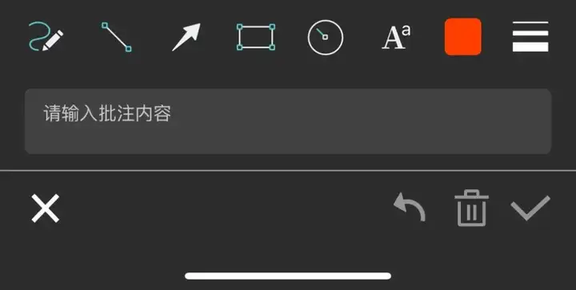

2、批注工具：

引线批注；

直线批注；

箭头批注；

方框批注+圆形批注；

定位点批注；

文字批注；

颜色修改；

批注线型粗中细选择等。

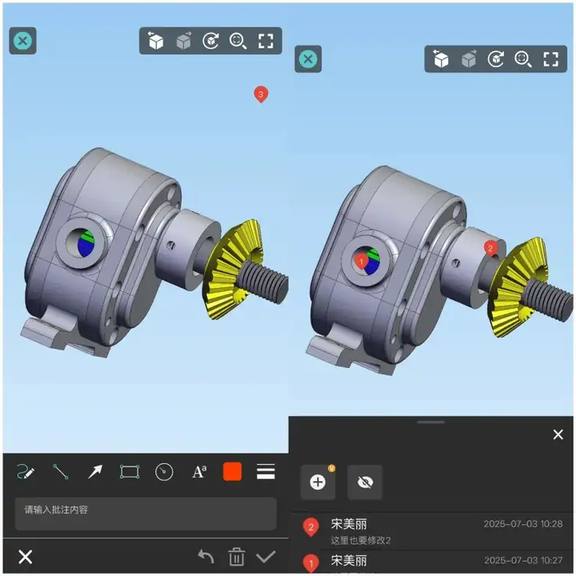

步骤 3：选择自己需要的批注工具，点击操作即可：

如果你也有这方面需求，赶快去体验下吧。
