今天我们聊聊 cdr 这个绘制矢量图的软件,这个软件是我最近才接触到的,一个和 AI 一样,能够制作矢量图的软件,并且学习它的一个非常重要的绘制曲线的功能。

目录

认识钢笔工具

绘制闭合曲线,如何解决不必和问题

解决不能填充问题

作品展示

一.认识钢笔工具

在手绘工具上,鼠标左键长按会直接弹出手绘工具,小三角下附带工具,或者直接点击小三角,也可以弹出



在贝塞尔工具下,有一个钢笔工具,在使用它之前我们需要了解一些有关 cdr 的快捷键,非常重要的一点就是 H 键,H 键可以转化为抓手工具,空格键是转为移动工具,再按一次空格会再次转换回之前的工具



钢笔的属性面板可以调整钢笔的描边大小,调整计量单位以及线段的形状类别,这些都是对钢笔工具绘制出来的路径的轮廓进行更改

二.绘制闭合曲线


如何解决不闭合问题?我们用钢笔工具沿着边缘绘制一开始并没有感觉到什么拐弯的地方也很自然但是你会发现你想要移动手柄很困难,如果像 PS 那样按住 Alt 然后鼠标再点击把手就可以调整把手进行一定程度的微调,但是你在这个软件上,你会发现它并不能调整把手反而他会把一部分曲线进行整体移动


所以在这里我把我的思路罗列出来,首先,我绘制了一个曲线但没有任何操作后你的钢笔工具会默认继续绘制也就是说,那个时候你只能继续绘制,不能干其他的事情如果你认为你会治完了必须要按 esc 结束绘制,或者按空格转换为移动选择工具,图像的路径就会消失与之代替的是周围的八个点和正中央的一个叉移动工具可以将他的整体全部移走在这里你可以找准之前要更改的点鼠标左键双击



你就会看到蓝色的路径重新浮现,和其他软件不一样的是再开始端,他会有一个三角形结束端也会有一个三角形三角形的方向很形象的表示了曲线从哪里来到哪里去?是一个起始点和终止点的意思这样你双击的位置就会出现把手你的鼠标也会变成一个黑箭头,旁边有一个矩形的虚线当你把鼠标移动到把手上时黑箭头旁边就会变成加号再移动就可以将前后端把手同时围绕中心点旋转,如果里面有一些曲线是通过椭圆工具或者其他工具绘制的,一定要记得转曲,转取工具就是在椭圆形工具最后面的一个工具,也可以(Ctrl+Q)转化为曲线,转曲后,他就不再是图形,而是一根曲线这样在大曲线内一就是小曲线就可以填充,如果里面有属性不一样的曲线软件,不会给大曲线内填充颜色




最后记得合并一下曲线图层,保证在大曲线和小曲线之间填充颜色

三.解决不能填充问题

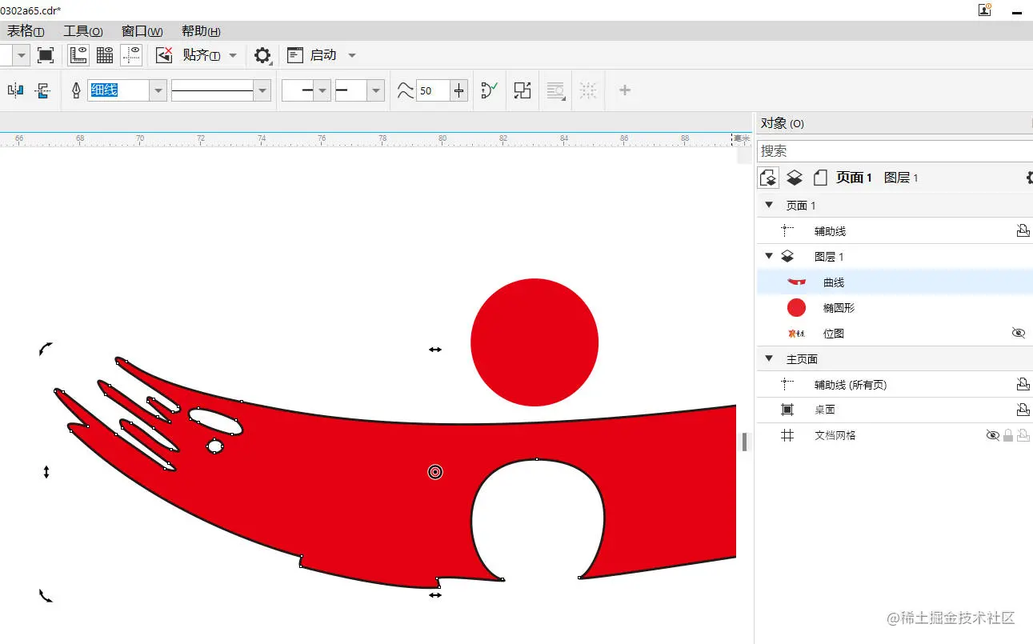

这张图可以看到我有一部分曲线没有闭合从而分成了红和黑两根曲线,这个时候你就需要把它放大,看看问题到底出在哪里?我们会发现曲线的中心点的确是重合了,但是依然会有煎饺和空隙这个时候我们可以延长重新绘制一下,或者可以点击闭合曲线,也有同样的效果




接下来就是填色,旁边有许多颜色,记住鼠标左键点击那个色块就可以填充在闭合的曲线中填充这个颜色,右键点击这个色会就是给描边换成这个颜色,最上方有一个斜杠红色的斜杠,左键点它,就是删除不填充颜色,在这个曲线中,右键点,它就是删除曲线,不管什么颜色的曲线都会被删掉

四.作品展示
