极客大学 - 架构师培训 -ch1 作业
本文记录了第一章作业的四个系统设计图:用例图、组件图、组件时序图和部署图。
根据我对文案的理解以及日常生活的经验,在我的设计中不存在一个actor是用户,因为用户和系统不直接交互:如果用户想要开卡,则通过管理员在管理中心进行注册;如果用户想要购餐付款,则通过服务员进行收款机的操作。
用例图:

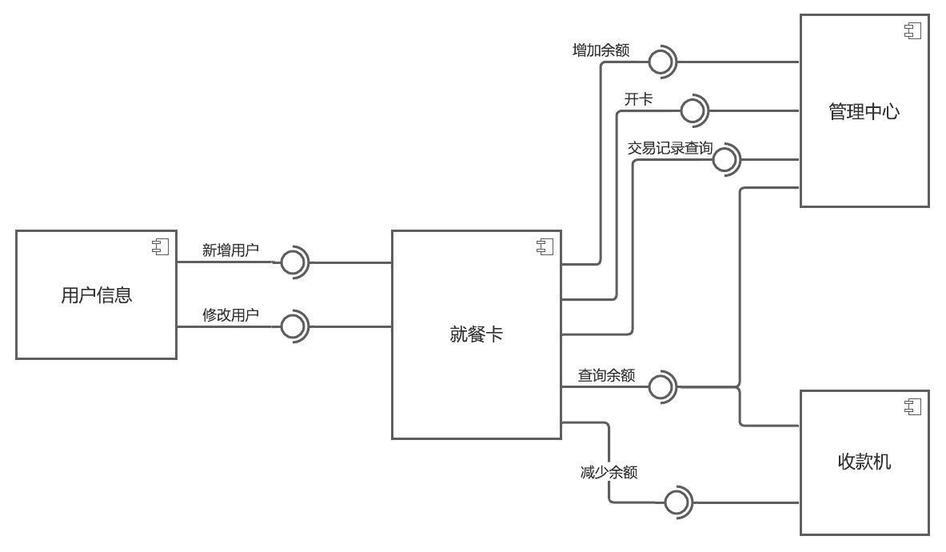

组件图:

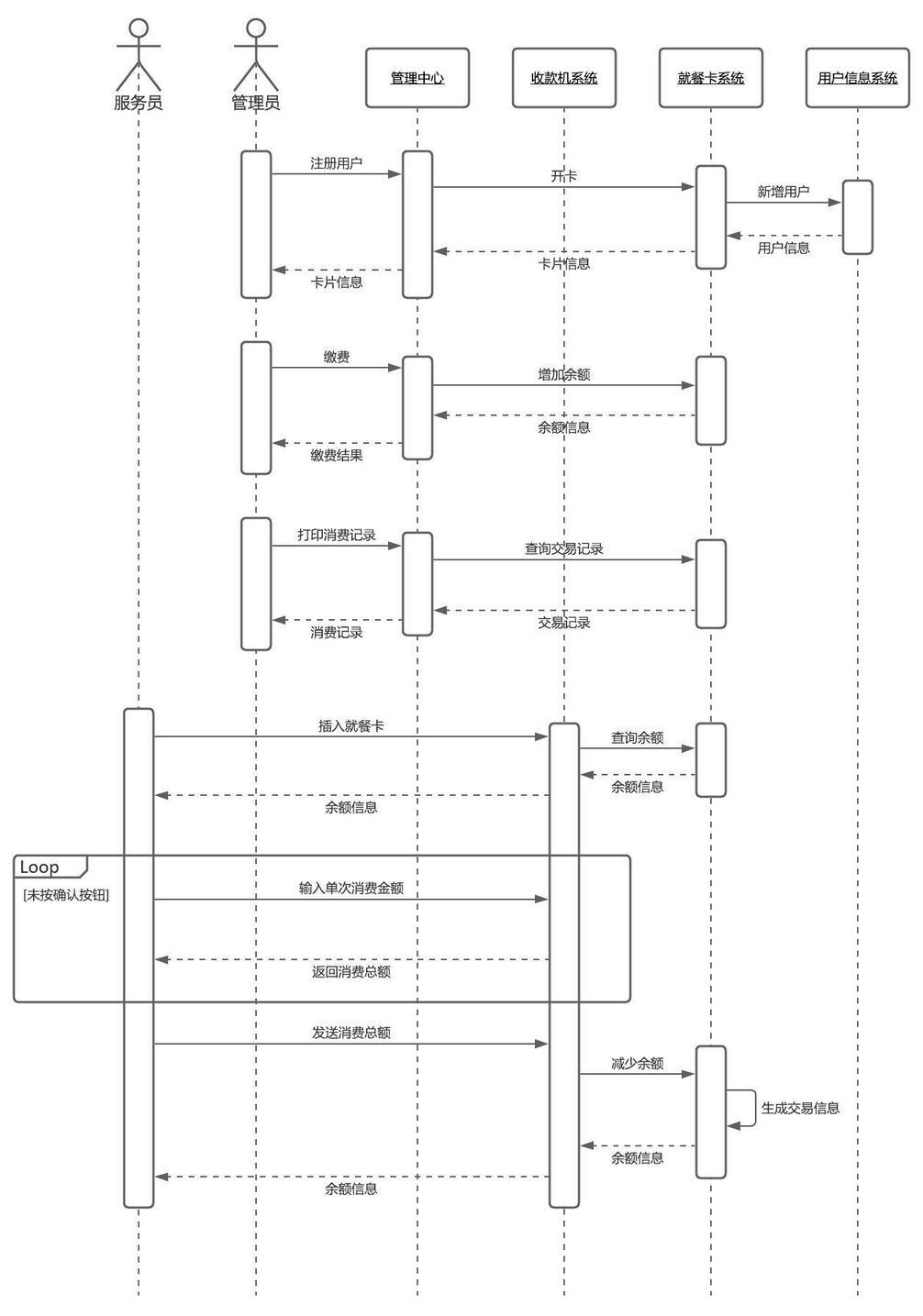

时序图:

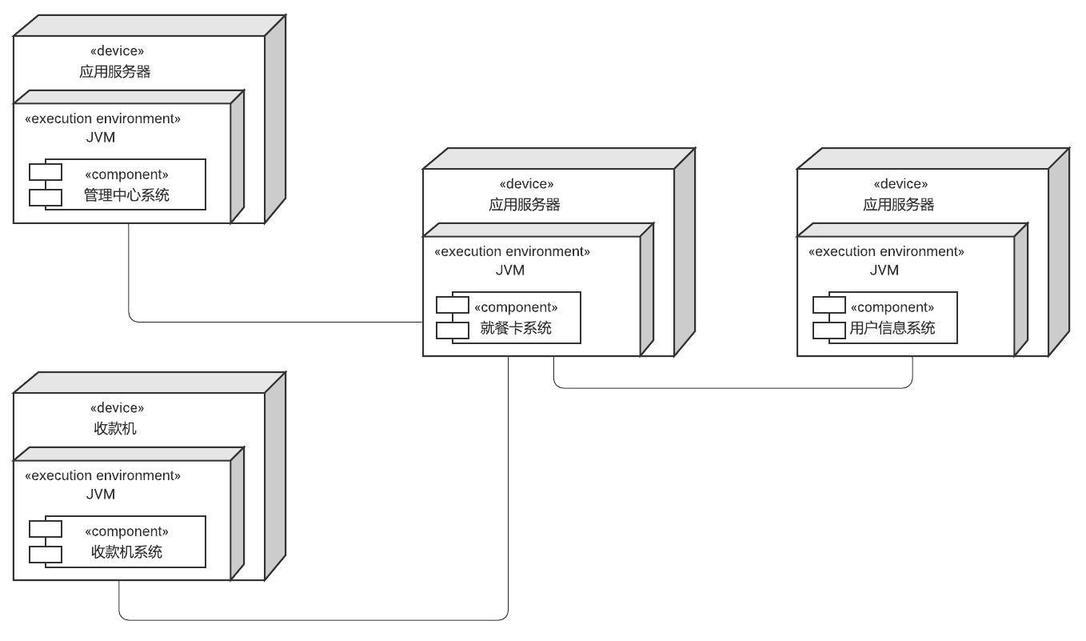

部署图:
